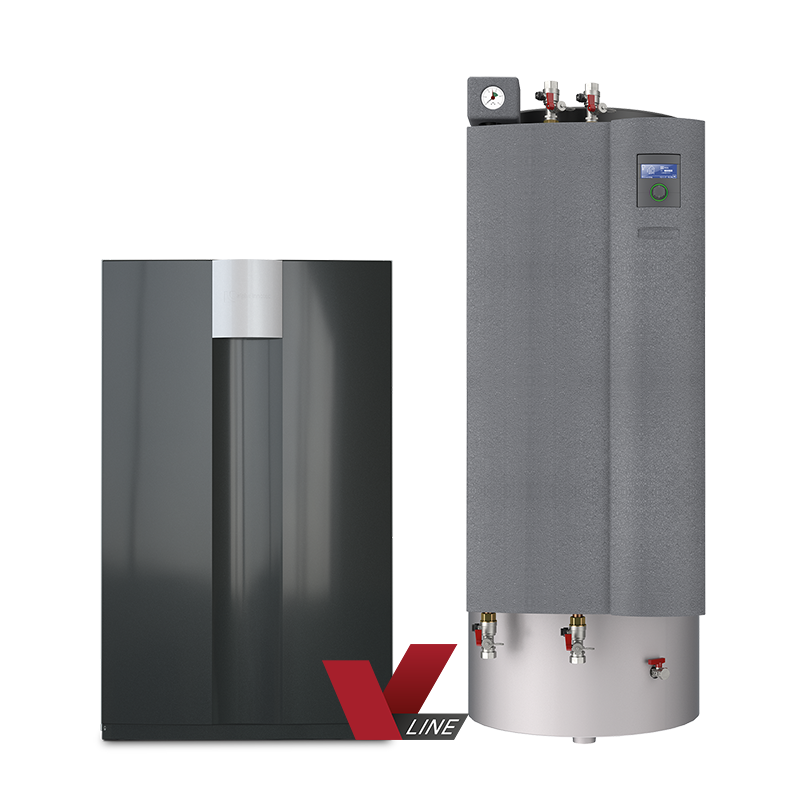

alira - V-line LWV-Serie - Luft/Wasser-Wärmepumpen invertergeführt zur Innenaufstellung

LWV 122-HSV 12.1

Artikelnummer 100773HSV12141

Die Flexible - Das perfekte Wohlfühlklima.

Einsatzgrenze Heizwasservorlauftemperatur 20°C bis 60°C
Empfohlener Einstzbereich Wärmequelle -22°C bis 35°C

Die Geräte sind empfohlen für folgenden Gebäude-Gesamtleistungsbedarf:
LWV 82R1/3 = ca. 7-10kW; LWV 122R3 = ca. 10-14kW

Zur schnelleren Installation ist das System werkseitig mit folgenden Komponenten ausgestattet:

  • Steckerfertiger elektrischer Anschluss (elektr. Verbindungs-Set muss als funktionsnotwendiges Zubehör separat bestellt werden) inkl. aller Sicherheitseinrichtungen
  • Umwälzpumpe für Heizung und Trinkwarmwasserbereitung (funktionsnotwendig)
  • Außenfühler
  • Mit Wandregler optional zum Kühlen bis +7°C Vorlauftemperatur geeignet; mit Hydraulikmodul oder Hydraulikstation bis +18°C. Die Kühlung ist werksseitig deaktiviert und kann bei Bedarf bei der Inbetriebnahme durch den Installateur aktiviert werden.
  • Gefüllt mit fluoriertem Treibhausgas R410A
  • Wärmemengenerfassung
  • Elektroheizelement (in Kombination mit HV oder HSV)
  • Ausdehnungsgefäß (in Kombination mit HV oder HSV)
  • Puffer- und Trinkwarmwasserspeicher (in Kombination mit HSV)
  • Opferanode und Trinkwarmwasserumschaltventil (in Kombination mit HSV)



Funktionsnotwendiges Zubehör

Wandregler - WR 2.1-1/3
Wandregler mit Mikroprozessor und integriertem Heizungsregler Luxtronik 2.1, Außentemperaturfühler, Diagnoseprogramm und Betriebsstundenzähler.

Hydraulikmodul - HV 9-1/3
Hydraulikmodul bis 9 kW, mit Regler Luxtronik 2.1, Elektroheizelement 6 kW, Ausdehnungsgefäß 12 l und Energieeffizienz-Heizungsumwälzpumpe, Sicherheitsbaugruppe, Isoliergehäuse, Außenfühler, Absperrhähne und Wärmemengenerfassung.

Hydraulikmodul - HV 12-3
Hydraulikmodul bis 12 kW, mit Regler Luxtronik 2.1, Elektroheizelement 9 kW, Ausdehnungsgefäß 18 l und Energieeffizienz-Heizungsumwälzpumpe, Sicherheitsbaugruppe, Isoliergehäuse, Außenfühler, Absperrhähne und Wärmemengenerfassung.

Hydraulikstation - HSV 9M-1/3
Hydraulikstation bis 9 kW, mit Regler Luxtronik 2.1, Elektroheizelement 6 kW, Pufferspeicher 62 Liter, emaillierter Trinkwarmwasserspeicher 180 Liter, Opferanode, Trinkwarmwasserumschaltventil, Überströmventil, Ausdehnungsgefäß 12 Liter und Energieeffizienz-Heizungsumwälzpumpe, Sicherheitsbaugruppe, Isoliergehäuse, Außenfühler, Absperrhähne und Wärmemengenerfassung. Möglichkeit für den Einbau eines Elektroheizelementes im Trinkwarmwasserspeicher 1 x EHZI 45F.

Hydraulikstation - HSV 12M-3
Hydraulikstation bis 12 kW, mit Regler Luxtronik 2.1, Elektroheizelement 9 kW, Pufferspeicher 82 Liter, emaillierter Trinkwarmwasserspeicher 300 Liter, Opferanode, Trinkwarmwasserumschaltventil, Überströmventil, Ausdehnungsgefäß 18 Liter und Energieeffizienz-Heizungsumwälzpumpe, Sicherheitsbaugruppe, Isoliergehäuse, Außenfühler, Absperrhähne und Wärmemengenerfassung.



Elektrisches Verbindungs-Set Wärmepumpe - EVS
Inneneinheit bestehend aus Steckverbindungen, ohne Kabel (bauseits)

Elektrisches Verbindungs-Set Wärmepumpe - EVS 8
Inneneinheit bestehend aus Steckverbindungen mit Kabel 8 m (vorkonfektioniert) Kombination mehrerer EVS 8 möglich



Artikelnummer 100773HSV12141
Gerätebezeichnung LWV 122-HSV 12.1
Heizleistung (kW) 5,00 (A2/W35 part. load)
Heizleistung 2 (kW) 5,29 (A7/W35 part. load)
COP 4,01 (A2/W35 part. load)
COP 2 4,71 (A7/W35 part. load)
max. Vorlauftemperatur 60
Kühlung Ja
Wärmequelle L/W
Innen-/Außenaufstellung Innenaufstellung
Ein-/Zweifamilienhaus* Ja
Mehrfamilienhaus* Nein
Gewerbe/Industrie* Nein
Neubau* Ja
Modernisierung* Ja
Jahreszeitbedingte Raumheizungs-Energieeffizienz ƞs (35°C) 173,5
Jahreszeitbedingte Raumheizungs-Energieeffizienz ƞs (55°C) 131,7
Klasse jahreszeitbedingte Raumheizungs-Energieeffizienz (Kombiheizgerät) Average 55°C A++
Klasse jahreszeitbedingte Warmwasserbereitungs-Energieeffizienz (Kombiheizgerät) Average A
Klasse jahreszeitbedingte Raumheizungs-Energieeffizienz (Verbundanlage) Average 55°C A++
Klasse jahreszeitbedingte Warmwasserbereitungs-Energieeffizienz (Verbundanlage) A
Bedienungsanleitung (400 V) DE
Regler (Teil 1) DE
Regler (Teil 2) DE
Zubehör DE
Logbuch DE
Energielabel DE
Technische Daten LWV 122 DE
Leistungskurven LWV 122 DE
Maßbilder LWV 122 DE
Aufstellungsplan LWV 122 DE
Stromlaufplan LWV 122 DE
Technische Daten HSV12 DE
Leistungskurven HSV12 DE
Maßbilder HSV12 DE
Aufstellungsplan HSV12 DE
Klemmen- und Stromlaufplan HSV12 DE

HINWEIS:
Die Bedienungsanleitung des funktionsnotwendigen Zubehörs wie Hydraulikmodul oder Hydraulikstation sind im Reiter "Downloads" unter "ZUBEHÖR" hinterlegt.


* Die Angaben sind lediglich Empfehlungen. Je nach individuellen Gegebenheiten kann auch eine Wärmepumpe mit kleinerer Heizleistung für größere Gebäude geeignet sein und umgekehrt. Zudem besteht die Möglichkeit mehrere Wärmepumpen zusammen zu schließen und so die Heizleistung zu erhöhen. Letztlich bedarf es einer genauen individuellen Berechnung, um das wirklich passende System für das Projekt auszuwählen.


Mögliche Energieeffizienzklassen
Raumheizgeräte (35° C, 55° C): A+++ bis D Ӏ Verbund Raumheizgeräte: A+++ bis G Ӏ Kombiheizgeräte: A+++ bis D Ӏ Warmwasserbereitung: A+ bis F Ӏ Verbund Kombiheizgeräte: A+++ bis G Ӏ Warmwasserspeicher: A+ bis F Ӏ Brauchwarmwasserbereitung: A+ bis F Ӏ Verbund Brauchwarmwasserbereitung: A+++ bis G Ӏ Lüftung: A+ bis G.

Technische Änderungen und Irrtümer vorbehalten.
